电路图册系统

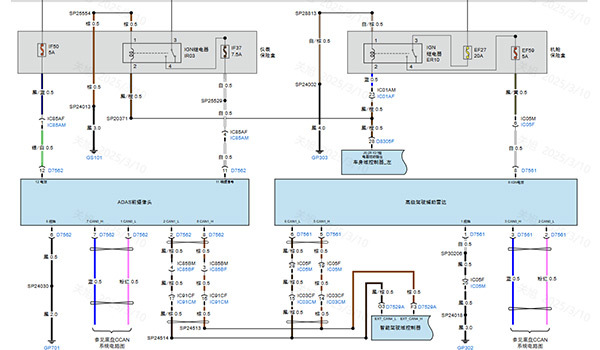

电路图册系统介绍
汽车电路图册是汽车维修人员必备的工具书，它详细展示了车辆的电气系统结构、各组件之间的连接关系以及工作原理。通过电路图，维修人员可以快速、准确地定位故障，进行维修和保养。
电路图册系统的作用
故障诊断
当车辆出现电气故障时，维修人员可以通过电路图，追踪信号流向，快速定位故障点。
维修指导
电路图提供了详细的维修步骤和注意事项，帮助维修人员安全、高效地进行维修。
改装升级
在进行汽车改装或升级时，电路图可以帮助维修人员正确连接新的电气设备，避免短路等问题。
学习参考
电路图是学习汽车电气系统知识的教材，可以帮助维修人员深入了解车辆的电气原理。
电路图册的组成
总电路图
显示车辆所有主要电气系统的连接关系。
分系统电路图
详细展示各个子系统(如发动机控制系统、车身控制系统)的电路连接。
组件电路图
显示单个组件(如传感器、执行器)的内部电路结构。
原理图
用符号表示电路元件，直观地展示电路的工作原理。
